UPS電源在應急電源車上的應用

華葆金武士ups電源

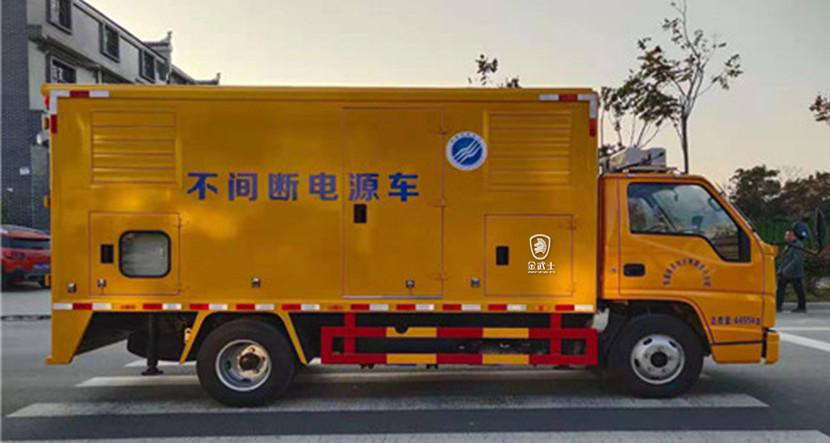

     UPS應急電源車可以作為小型儲能移動電站使用，反應迅速，使用方便带污，維護快捷峡徽，一體化設計，安全可靠。多功能UPS應急電源車是在定型的二類汽車底盤上加裝廂體及發電機組和電源管理系統的專用車輛，主要用于處理突發事件的應急搶險供電。

S不間斷電源系統在應急電源車上的應用

     應急電源車適應于全天候的野外露天作業眨补，具有整體性能穩定可靠、操作簡便、噪音低撑螺、排放性好含思、維護性好等特點，能很好地滿足戶外作業和應急供電需要甘晤。選用鋰電池（或蓄電池）進行儲能的移動應急UPS不間斷電源來供電含潘，將發揮積極重要的作用。適用于各種電力事故搶修安皱、應急處理调鬓、民用救災搶險或大型公共活動場等供電要求較高的重要場所。

  移動式UPS電源車的應用酌伊，在市電斷電無法短時間恢復的情況下尺动，使用UPS電源供電，能即時實現電力供應的無縫對接吏辫。從而保障運行設備由市電供電轉為UPS電源供電拨喝，保證了設備的不間斷運行，將事故停電給生產生活帶來的影響降低到零劳威。


 車載專用UPS不間斷電源和防震及抗震性能均較好的車載專用鋰電池組（或蓄電池組）及輸入故厕、輸出配電組成。整個系統運用目前最為成熟的UPS不間斷供電技術鸯式，低壓輸出配電技術組成了一體化的可移動供電設備萧揩。其性能可靠、操作方便用印、維護簡單泊鹿，整車具有供電穩定、諧波少做鸽，安全可靠蒙棱，使用壽命長等優點。    當需要應急供電時范咨，本車與用電單位供電線路相連接故觅，即可實現應急供電，當電網突然斷電時渠啊，系統將自動無縫切入進行應急供電输吏，可確保長時間進行供電。當電網恢復供電時替蛉，本車系統將自動切回市電供電模式评也。

UPS應急電源車工作方式

1) 在移動式UPS車連接上市電時，移動式UPS車由市電經STS旁路灭返，提供電源給負載，同時對電池進行充電。充電時根據電池的種類和要求對電池進行充電管理熙含，控制充電的電流和電壓罚缕，保證在安全可靠的情況下對電池進行快速的充電。

2) 在市電掉電后怎静，STS關閉邮弹，處于掛網輸出狀態的逆變器工作，由蓄電池放電通過逆變器輸出祟背，無縫接替市電供給負載沸芍，逆變器提供不間斷的電壓同時起動油機。

3)油機運行3-8分鐘穩定后歇拦，柴油發電機給整流器供電累变，然后經逆變器給負載提供電源，同時給電池充電命画。

4)市電重新來電囊弥，逆變器將跟蹤市電，將發電機輸入電源自動切換回市電工作唁狼，同時給發電機發出停止工作的信號姚库，由于鋰電池組始終處于無縫輸出狀態的掛網運行，確保零切換時間铁魁。

   金武士 UPS電源適用于各種活動被紊、場所需要不間斷電源供應，與市電酵毕、發電車配套使用丝仿，使市電發生停電狀況是時，在線式通過車載的UPS設備零時間轉換方式進行供電背零。車輛應在暴雨腰吟、高溫、高寒徙瓶、高海拔等條件下必須全天候作業毛雇；能在道路泥濘、彎道多的路況安全行駛侦镇。
